当前位置:首页 > 产品展示 > 电动蝶阀 > 电动调节蝶阀 > 防爆电动调节蝶阀
防爆电动调节蝶阀
防爆电动调节蝶阀
点击放大
产品型号:
产品报价:
产品特点:
防爆电动调节蝶阀采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以?#26696;?#25490;水和市政建设等工业管道上,作调节流量和载断流体使用。
  防爆电动调节蝶阀的详细资料:

【川熙流体-防爆电动调节蝶阀】产品概述

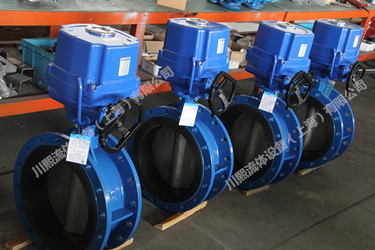

     电动调节蝶阀是由蝶阀与防爆电动执行器配套,有内装智能阀门定位器和外接智能手操阀门定位器两种,采用输入控制信号(4-20mA DC)及单相电源即可控制运转。该阀具有功能强,体积小,性能可靠等优点。配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合,可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系?#25345;小?br>【川熙流体-防爆电动调节蝶阀】产品图片

【川熙流体-】防爆执行器特点
1.壳体:壳体为硬质合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,
NEMA4和6,并有IP68和防爆型供选择
2.电机:全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机
3.手动结构:手轮的设计保证安全可靠、省力、体积小。不通电?#20445;?#25203;动离合器手柄可进行手动操作。通电?#20445;?#31163;合器自动复位。(注:在电机不通电的情况下,电动执行器将保持*手动状态)
4.指示器:指示器安装在?#34892;?#25277;上,可以观察阀门位置。透镜采用凸透镜设计,不积水,观察更方便
5.干燥器:用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电器元件的干燥
6.限位开关:机械,电子双重限位。机械限位螺钉可调,安装可靠;电子限位开关由凸轮机构来控制,简单的调整结构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
7.扭矩开关:可提供过载保护,在阀门卡涩,有异物?#20445;?#33258;动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
8.自锁:紧密的双涡?#27835;细?#26426;构可高效传输大扭矩,效率高,噪音低(zui大50分贝),寿命长有自锁功能,防止反转,传动部?#27835;?#23450;可靠,出厂已经加满高效润滑脂,使用无需再加油
9.防脱螺栓:拆除外壳?#20445;?#34746;栓附在壳体上,不会脱落。外部螺栓均采用不锈钢材质。
10.安装:底部安装尺寸符合ISO5211国?#26102;?#20934;,驱动套可拆下根据需要进行加工,适应性强。可?#28304;?#30452;安装,也可以水平安装。
11.线路:控制线路符?#31995;?#30456;或三相电源标准,线路布置紧促合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工)
12.智能模块:采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性
13.阀位数字显示:执行器在打开或关闭的过程中,阀位的变化在液晶屏上?#28304;?#25968;字方式实时显示
14.相序自动化调整:智能执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
【川熙流体-】技术参数

电动执行机构技术参数

阀   体   参   数

电源

AC110、220、380V/DC24、220V

公称通径

DN50~400mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6、2.5MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

碳素钢、304/316/316L不锈钢

动作范围

0~90°±5°

阀体材质

碳素钢、合金钢、不锈钢

动作时间

15秒/30秒/60秒

阀板材质

碳素钢、合金钢、不锈钢

环境温度

-30°~60°

阀座密封

不锈钢

手动操作

附带手柄操作

结构形式

三维偏心

限   位

电气、机械二重限位

温度

≤425℃

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

适用介质

水、空气、天然气、油品及弱腐蚀性流体

输入信号

0-10,1-5VDC/4-20mA(智能型)

特点

零泄漏、使用寿命长、便于安装、耐高温高压

【川熙流体-】外形尺寸
(法兰?#25509;?#23494;封)(对夹?#25509;?#23494;封)(对夹式软密封)

公称通经(DN)

主要尺寸

法兰尺寸

L

L1/L2

H

H1

1.0MPa

1.6MPa

2.5MPa

硬密封

软密封

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

43

112

63

530

165

125

4-18

165

125

4-18

165

125

4-18

65

112

46

115

70

530

185

145

4-18

185

145

4-18

185

145

8-18

80

114

46

120

83

565

200

160

4-18

200

160

8-18

200

160

8-18

100

127

52

138

105

600

220

180

8-18

220

180

8-18

235

190

8-22

125

140

56

164

115

640

250

210

8-18

250

210

8-18

270

220

8-26

150

140

56

175

137

705

285

240

8-22

285

240

8-22

300

250

8-26

200

152

60

200

164

775

340

295

8-22

340

295

12-22

360

310

12-26

250

165

68

243

206

945

395

350

12-22

405

355

12-26

425

370

12-30

300

178

78

250

230

1070

445

400

12-22

460

410

12-26

485

430

16-30

350

190

78

280

248

1140

505

460

16-22

520

470

12-26

555

490

16-33

400

216

102

305

289

1210

565

515

16-26

580

525

16-26

620

550

16-36

450

222

114

350

320

1335

615

565

20-26

640

585

16-30

670

600

20-36

500

229

127

380

343

1415

670

620

20-26

715

650

20-30

730

660

20-36

600

267

154

445

413

1605

780

725

20-30

840

770

20-33

845

770

20-39

700

292

165

480

478

1844

895

840

24-30

910

840

24-36

960

875

24-42

800

318

190

530

525

2040

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

203

580

585

2255

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

216

650

640

2380

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

254

760

755

2640

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

      注:以上技术参数和外形尺寸仅供参考,具体参数根据工况的不同而定,需咨询本公司索取zui新数据
   川熙流体为您提供气、液、固流体过程控制阀定制服务——根据您的工况管路需求,定制专属您的阀门设备!按需定制的产品?#25910;下?#26356;低,保证了阀门在工业控制过程中的稳定性。我们以优质的(AAAAA产品+AAAAA服务)及合理的价格,欢迎新老客户前来咨询洽谈!

产品相关关键字: 电动防爆蝶阀 电动调节蝶阀 防爆电动软密封蝶阀 防爆电动法兰蝶阀 防爆电动衬胶蝶阀
